| μοντέλο | μέγεθος πλατφόρμας | συνολικό μέγεθος | ύψος | βάρος | Μέγιστη ακτίνα εργασίας | καθαρό βάρος |
| TGZ-8 | 1200*800 | 5200*1585*1900 | 8m | 200 κιλά | 4.5M | 1500 κιλά |
| TGZ-10 | 1200*800 | 5400*1665*1900 | 10m | 200 κιλά | 5M | 1700 κιλά |
| TGZ-12 | 1200*800 | 6400*1665*1900 | 12m | 200 κιλά | 6M | 2000 κιλά |
| TGZ-14 | 1200*800 | 6200*1730*2100 | 14m | 200 κιλά | 8.5M | 2350 κιλά |
| TGZ-16 | 1200*800 | 7000*1730*2200 | 16m | 200 κιλά | 9M | 2600 κιλά |
| TGZ-18 | 1200×800 | 7100×1850×2260 | 18m | 200 κιλά | 10 | 4300 κιλά |
| TGZ-20 | 1200×800 | 7700×1850×2260 | 20m | 200 κιλά | 12M | 4450 κιλά |
Ρυμουλκούμενος αρθρωτός ανυψωτικός βραχίονας – Επεξήγηση του μηχανισμού περιστροφής και ανύψωσης

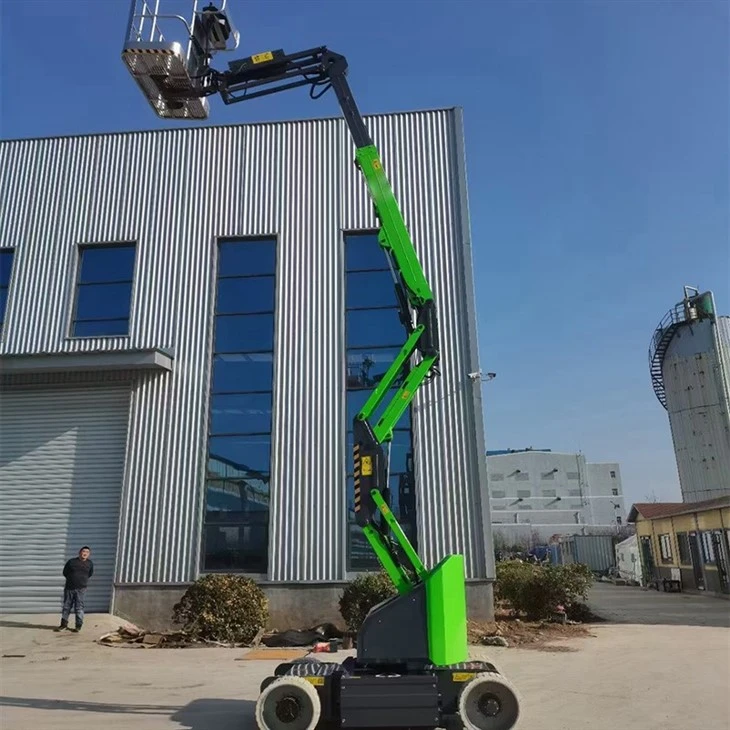

A Ρυμουλκούμενος ανελκυστήρας αρθρωτής μπούμας, επίσης γνωστό ως αεναέρια πλατφόρμα εργασίας τοποθετημένη σε τρέιλερ-, είναι ένα εξαιρετικά ευέλικτο ανυψωτικό μηχάνημα σχεδιασμένο για εργασία σε ύψος σε κατασκευές, συντήρηση εγκαταστάσεων, κούρεμα δέντρων και εγκατάσταση βοηθητικών υπηρεσιών. Η συμπαγής δομή του ρυμουλκούμενου του επιτρέπει να μεταφέρεται εύκολα με οχήματα, ενώ το αρθρωτό σύστημα μπούμας του επιτρέπει στους χειριστές να φτάνουν σε πολύπλοκες θέσεις εργασίας.
Τα βασικά τεχνικά χαρακτηριστικά αυτού του μηχανήματος βρίσκονται σε αυτόυδραυλικό σύστημα ανύψωσης και μηχανισμός περιστροφής, τα οποία μαζί επιτρέπουν στην πλατφόρμα να κινείται κάθετα, οριζόντια και γύρω από εμπόδια με ακρίβεια.
Σύστημα ανύψωσης αρθρωτής μπούμας
Η ανυψωτική κίνηση του ρυμουλκούμενου ανυψωτικού βραχίονα επιτυγχάνεται κυρίως μέσω αΑρθρωτή δομή μπούμας πολλαπλών-τμημάτων που τροφοδοτείται από υδραυλικούς κυλίνδρους. Αυτός ο σχεδιασμός επιτρέπει στην πλατφόρμα να κινείται ομαλά σε πολλές κατευθύνσεις.
1. Μηχανισμός ανύψωσης κύριας μπούμας
Οκύρια έκρηξησυνδέεται με τη βάση του πικάπ μέσω ενός αρθρωτού{0}}βαρέως τύπου. ΕΝΑμεγάλος υδραυλικός κύλινδρος ανύψωσηςτοποθετείται μεταξύ του πλαισίου και της μπούμας.
Όταν η υδραυλική αντλία παρέχει λάδι υπό πίεση:
Οο υδραυλικός κύλινδρος εκτείνεται, σπρώχνοντας τη μπούμα προς τα πάνω.
Οη μπούμα περιστρέφεται γύρω από τον μεντεσέ βάσης, σηκώνοντας ολόκληρο το χέρι.
Όταν ο κύλινδρος μαζεύεται, η μπούμα χαμηλώνει σταδιακά.
Αυτός ο μηχανισμός μετατρέπεταιυδραυλική γραμμική κίνηση σε περιστροφική κίνηση ανύψωσης, επιτρέποντας στη μπούμα να επιτύχει σταθερή ανύψωση διατηρώντας παράλληλα τη δομική ακαμψία.
2. Δευτερεύουσα αρθρωτή μπούμα
Πάνω από τον κύριο βραχίονα είναι έναδευτερεύων αρθρωτός βραχίονας, που αυξάνει την ευελιξία και την εμβέλεια εργασίας.
Αυτή η ενότητα χρησιμοποιεί ένα πρόσθετουδραυλικός κύλινδρος άρθρωσηςότι:
Ρυθμίζει τογωνία μεταξύ της κύριας μπούμας και της άνω μπούμας
Επιτρέπει στην πλατφόρμα ναπροσεγγίστε εμπόδια, όπως στέγες, εξοπλισμό ή κλαδιά δέντρων
Βελτιώνει την ακρίβεια τοποθέτησης κατά την εναέρια εργασία
Η αρθρωτή δομή επιτρέπει στο μηχάνημα να λειτουργείκινήσεις "πάνω-και-πάνω"., τα οποία δεν είναι δυνατά με ευθύ τηλεσκοπικούς ανελκυστήρες.
3. Σύστημα ισοπέδωσης πλατφόρμας
Για να διασφαλιστεί η ασφάλεια του χειριστή, το καλάθι εργασίας παραμένει οριζόντιο κατά την ανύψωση. Αυτό επιτυγχάνεται μέσω αμηχανικό ή υδραυλικό σύστημα αυτοεπιπεδούμενης σύνδεσης-.
Το σύστημα προσαρμόζει αυτόματα τη γωνία της πλατφόρμας καθώς κινείται η μπούμα, διασφαλίζοντας ότι η πλατφόρμα χειριστή παραμένεισταθερό και επίπεδο σε όλα τα ύψη.
Υδραυλικό σύστημα περιστροφής (περιστροφής).
Μια άλλη κρίσιμη λειτουργία του ρυμουλκούμενου ανυψωτικού βραχίονα είναιοριζόντια περιστροφή, το οποίο επιτρέπει στη μπούμα να καλύπτει μια ευρεία περιοχή εργασίας χωρίς να μετακινείται το σασί.
1. Μηχανισμός περιστροφής πικάπ
Το συγκρότημα μπούμας είναι τοποθετημένο σε απεριστρεφόμενο πικάππου βρίσκεται στο πάνω μέρος του πλαισίου. Το πικάπ συνδέεται με το πλαίσιο μέσω αρουλεμάν περιστροφής(δαχτυλίδι σκόνης).
Η περιστροφή οδηγείται από:
A υδραυλικός κινητήρας
A ατέρμονα ή πλανητικό κιβώτιο ταχυτήτων μείωσης
A περιστρεφόμενος δακτύλιος
Όταν ο υδραυλικός κινητήρας λειτουργεί, κινεί το κιβώτιο ταχυτήτων, το οποίο περιστρέφει τον δακτύλιο περιστροφής και επιτρέπει σε ολόκληρη τη δομή της μπούμας να περιστρέφεται γύρω από τον κατακόρυφο άξονα.
2. 360-Συνεχής εναλλαγή βαθμών
Οι περισσότεροι ρυμουλκούμενοι ανελκυστήρες βραχίονα έχουν σχεδιαστεί για να επιτυγχάνουνΣυνεχής περιστροφή 360 μοιρών, παρέχοντας μεγάλη ακτίνα εργασίας χωρίς επανατοποθέτηση του μηχανήματος.
Αυτό βελτιώνει σημαντικά την αποτελεσματικότητα σε εφαρμογές όπως:
Εξωτερική συντήρηση κτιρίου
Εγκατάσταση φωτισμού
Κλάδεμα δέντρων
Συντήρηση αποθήκης
Σύστημα Υδραυλικής Ενέργειας
Οι κινήσεις ανύψωσης και περιστροφής τροφοδοτούνται από ασυμπαγής υδραυλική μονάδα ισχύος, το οποίο συνήθως περιλαμβάνει:
Ηλεκτροκινητήρας ή βενζινοκινητήρας
Υδραυλική αντλία
Δεξαμενή πετρελαίου
Βαλβίδες ελέγχου κατεύθυνσης
Υδραυλικοί σωλήνες και κύλινδροι
Ο χειριστής ελέγχει την κίνηση της μπούμαςμοχλούς ελέγχου ή ηλεκτρονικά joystick, που ρυθμίζουν τη ροή του υδραυλικού λαδιού σε κάθε ενεργοποιητή.
Αυτό το υδραυλικό σύστημα εξασφαλίζει:
Ομαλή ανυψωτική κίνηση
Ακριβής τοποθέτηση
Σταθερή λειτουργία σε μεγάλο υψόμετρο
Σύστημα Σταθεροποίησης
Πριν ξεκινήσουν οι εργασίες ανύψωσης, το μηχάνημα πρέπει να σταθεροποιηθεί χρησιμοποιώνταςτέσσερις υδραυλικές προεξοχές.
Αυτά τα εξωθητικά:
Εκτείνετε προς τα έξω από το πλαίσιο
Αυξήστε την περιοχή της βάσης στήριξης
Οριζοντιώστε το μηχάνημα σε ανώμαλο έδαφος
Μόλις αναπτυχθούν, διασφαλίζουν ότι η ανύψωση της μπούμας παραμένειδομικά σταθερό κατά την ανύψωση και την περιστροφή.
Πλεονεκτήματα των ρυμουλκούμενων ανελκυστήρων αρθρωτής μπούμας
A ρυμουλκούμενος αρθρωτός ανελκυστήρας μπούμαςπροσφέρει πολλά πλεονεκτήματα σε σύγκριση με άλλες εναέριες πλατφόρμες εργασίας:
Εύκολη μεταφορά με τυπικά οχήματα
Ευέλικτη αρθρωτή μπούμα για την απομάκρυνση εμποδίων
Περιστροφή 360 μοιρών για μεγάλη κάλυψη εργασίας
Συμπαγής αποθήκευση και χαμηλό κόστος μεταφοράς
Αξιόπιστο υδραυλικό σύστημα ανύψωσης
Εξαιτίας αυτών των πλεονεκτημάτων, οι ανυψωτήρες μπούμας που τοποθετούνται σε τρέιλερ-χρησιμοποιούνται ευρέωςβιομηχανίες κατασκευών, συντήρησης εγκαταστάσεων, δημοτικών μηχανικών και βιομηχανιών εξωραϊσμού.
